Котел КВм 2200 КВт с ТЛПХ в Нижнем Новгороде

Цена с НДС за товар
Цена не указана
Условия поставки:
Изготовление под заказ
ТК по России и Казахстану
Безналичный расчет
Этот товар вы можете купить в лизинг

Модель с механической топкой прямого хода с ленточным колосниковым полотном ТЛПХ

Может применяться как аналог котла Гефест бийского котельного завода

Труба сталь 20 повышенной прочности устойчива к коррозии, обеспечивает высокую теплопроводность

Отапливаемая площадь помещения от 18400 до 24100 м2, отапливаемый объем от 55000 до 72300 м3.

Температура до 115 °С.

Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
Марка Котел КВм Вид топки Топка ТЛПХ
Максимальная тепловая мощность, кВт 2200 Отапливаемая площадь, м² 18400-24100
Максимальная тепловая мощность, МВт 2.2 Отапливаемый объем, м³ 55000-72300
Максимальная тепловая мощность, Гкал 1.89 Топливо Уголь, Твердотопливный
КПД (УГОЛЬ), не менее, % 80 Тяга Уравновешенная
Аэродинамическое сопротивление, Па (мм. вод. ст.) 230 Температура воды, °C 70-115
Температура уходящих газов, °C 220 Давление рабочей среды, МПа (кгс/cм²) 0.3-0.6
Расход топлива при максимальной нагрузке котла (УГОЛЬ), кг/ч 445 Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) Не более 0.07 (0.7)
Расход теплоносителя среды, м³/ч 76 Габаритные размеры котельного блока, длина*ширина*высота, мм 3042х1875х2685
Расход условного топлива, кг/ч 330 Габаритные размеры котла с топкой, длина*ширина*высота, мм 4345х1875х3340
Низшая теплота сгорания топлива УГОЛЬ, кКал/кг 5230 Марка котла Котел средней мощности
Масса, кг 10000 Тип котла Водогрейный, Промышленный
Расход топлива среднечасовой за отопительный сезон, кг/ч 222

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Автоматика котла ТЛПХ Автоматика котла ТЛПХ 2.2 МВт
Тип управляемого оборудования
Котел с ТЛПХ
Топливо
Твердое
433 590
Насос TD Насос TD80-30 G2 (11 кВт)
Цена скоро
появится
Дымосос ДН 8 с дв. 15/1500 Дымосос ДН 8 с дв. 15/1500
Производительность, тыс. м³/час
3.6-17
Полное давление, Па
800-2250
205 790
Золоуловитель ЗУ 2,15 Золоуловитель ЗУ 2
Применяемость с котлами, МВт
2.0-2.5
Производительность циклона, м³/ч
8450
103 290
Об этом товаре еще нет отзывов. Будьте первым!
Оставьте ваш отзыв
Котел КВм с ТЛПХ топкой
Котел КВм с ленточным колосниковым полотном прямого хода ТЛПХ
Котел механический с топкой ТЛПХ
Котел ТЛПХ
Топка механическая котла ТЛПХ
Топка котла с ТЛПХ
Колосниковое полотно топки котла с ТЛПХ
Топка ТЛПХ с ленточной колосниковой решеткой прямого хода
Котел с топкой ТЛПХ изготовление
Котлы с механической топкой ТЛПХ производство

Котел КВм с топкой ТЛПХ

Котел КВм с топкой с ТЛПХ ленточным колосниковым полотном прямого хода

Механический котел с топкой ТЛПХ

Котел с ТЛПХ

Механическая топка котла ТЛПХ

Топка котла ТЛПХ

Колосниковое полотно топки котла ТЛПХ

Топка с ленточной колосниковой решеткой прямого хода ТЛПХ

Изготовление котлов с топкой ТЛПХ

Производство котлов с механической топкой ТЛПХ

Водогрейный котел КВм 2200 КВт с ТЛПХ в г Нижний Новгород. Характеристики:

  • мощность 2.2 МВт, 2200 КВт, 1,89 ГКал;
  • максимальная температура 95 - 115 град;
  • давление 0,6 МПа;
  • топка механическая с ленточным полотном прямого хода ТЛПХ;
  • отапливаемая площадь котла от 18400 до 24100 кв м, отапливаемый объем от 55000 до 72300 м3 (в зависимости максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла с топкой ТЛПХ в Нижнем Новгороде или любого другого города вы можете по ссылке;
  • устанавливается в котельных административных и производственных зданий.

Устройство и описание

Котел КВм с топкой ТЛПХ Котел КВм с ТЛПХ Конструкция механического котла КВм 2200 КВт состоит из двух блоков – топки ТЛПХ топка с ленточным полотном прямого хода и водогрейного котельного блока КВм.

Топочная камера котла выполнена из стальных труб 57 ст 10 с вваренной стальной полосой. Конвективные секции из труб диаметром 32 сталь 20. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются двумя блоками. Горячие газы из котельного блока выходят в задней части сверху.

Водогрейный котел КВм 2200 КВт под топку ТЛПХ поставляется в тепловой изоляции выполненной из плиты ПТЭ и стального листа. Для очистки конвективных секций в обмуровке предусмотрены лёгкосъёмные люки.

Механическая топка ТЛПХ с ленточным полотном прямого хода состоит из угольного ящика, питателя с редукторами, ленточного полотна, набираемого из чугунных колосников и системы топочных коробов, для подачи и распределения топлива под решеткой.

Циркуляция котла обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы водогрейного котла КВм 2200 КВт ТЛПХ

Топливо загружается в бункер топки ТЛПХ транспортером топливоподачи. Из бункера уголь самотеком ссыпается на чугунное колосниковое полотно. Ленточное полотно приводится в движение редуктором. По мере движения полотна, топливо на нем прогорает. При повороте полотна зола и шлак ссыпаются в канал золоудаления и транспортером перемещается за пределы котельной.

Водогрейный котел КВм-2200 КВт с ТЛПХ по мощности регулируется настройкой скорости движения полотна и высотой отбойной плиты в угольном ящике, чем выше отверстие, тем больше мощность.

Горячие газы, образующиеся в процессе горения угля омывают трубную систему и нагревают воду до температуры 95 или 115 градусов.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Чертежи котла КВм на топке ТЛПХ Чертеж котла КВм с ТЛПХ

Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. В газоходах может устанавливаться золоуловитель. Для преодоления сопротивления газоходов и золоуловителя перед дымовой трубой монтируется дымосос ДН 8. Далее газы через дымовую трубу поступают в атмосферу.

Твердотопливный котел КВм-2200 ТЛПХ регулируется автоматикой. Щит управления котла КВм 2200 КВт с ТЛПХ ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение. Автоматика управляет скоростью движения полотна. Это время настаивается в зависимости от калорийности и фракционного состава топлива, а также температурного графика котельной.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение твердотопливного котла КВм 2200 КВт с ТЛПХ

Тепловая схема подключения котла с топкой ТЛПХ Тепловая схема подключения котла с ТЛПХ

Подключение и монтаж производятся по проекту. Ниже приведена одна из возможных схем подключения котлов с ТЛПХ.

Все котельно-вспомогательное оборудование для подключения котла 2200 КВт с топкой ТЛПХ в Нижнем Новгороде вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных во всех регионах, в том числе в городе в Нижнем Новгороде.

Безопасность котла

Угольный котел КВм 2200 КВт должен эксплуатироваться в соответствии с требованиями следующей документации:

  • Инструкции по эксплуатации;
  • Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С;
  • Правил технической эксплуатации тепловых энергоустановок.

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки».

Управление механическим водогрейным котлом КВм 2200 КВт с топочным устройством ТЛПХ должно производиться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Гарантии изготовителя

На заводе изготовителе механический котел на угле КВм 2200 КВт с топкой ТЛПХ подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации водогрейного котла 10 лет.

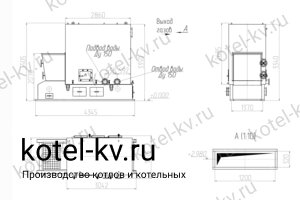

Чертежи котла КВм 2200 КВт с ТЛПХ
Описание товара

    Купить Котел КВм 2200 КВт с ТЛПХ в Нижнем Новгороде

    Для получения консультации укажите номер вашего телефона
    Еще больше видео на нашем канале

    Промышленный водогрейный котел КВм 2200 КВт с ТЛПХ ( - мощность 2200 КВт; - твердое топливо уголь; - температура 115 градусов; - отапливаемая площадь* от 18400 до 24100 м2; - отапливаемый объем* от 55000 до 72300 м3 (* диапазон для самого холодного и самого теплого региона РФ)); - применение для отопления производства, жилых зданий, цехов, складов, промышленных предприятий.
